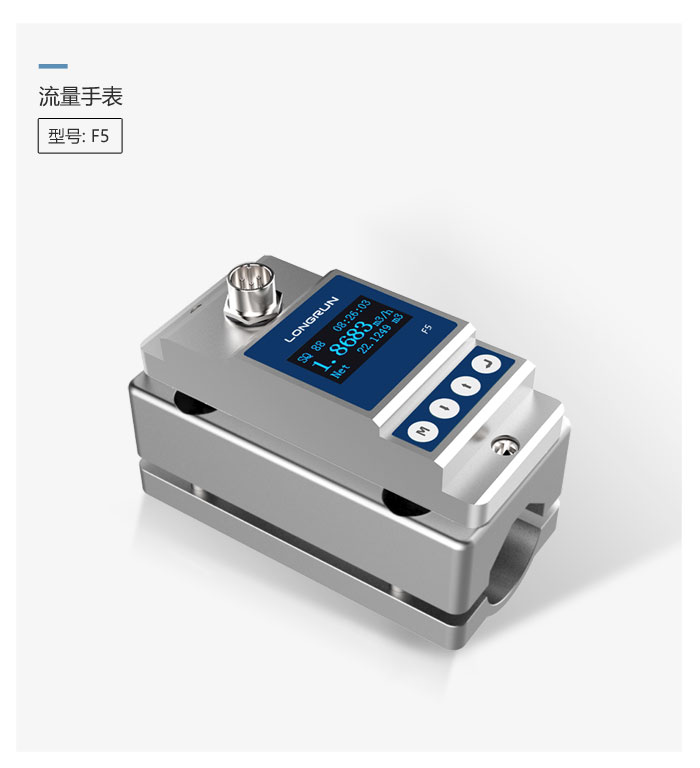

名稱：流量手表
型號：F5
F5流量手表應用目前世界最先進的時間測量芯片(時間分辨率達到50ps)，是一款新一代性能穩定的外夾式流量手表。
F5流量手表是一款專用于不大于DN50管徑的小管徑專用外夾式流量計，解決了，普通外夾式流量計小管徑不適合安裝和測量的問題；
F5在結構設計上非常獨特的使用圓形磁鋼，實現安裝時自動卡合，從安裝到測量只需 2 - 3 分鐘便完成；更是采用目前流行的OLED顯示屏，在光線不足的環境下也能輕松讀數。
F5廣泛應用于生產過程流量測量和監控，產品的應用在不斷有效精準控制流體的流量的同時，使得提高產品的良率，甚至節節省人員的投入，為生產企業帶來效益。
產品特點:

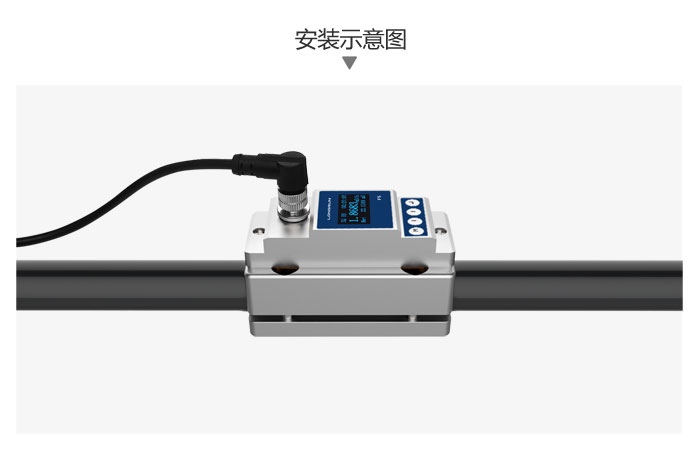

流量計卡在管子外面，不需要額外改動管路；
流量計卡在管子外面，不需要額外改動管路；
不需要專業知識，根據操作指南就能完成安裝和測量；
沒有可動部件、沒有壓力損失，不需停產即可安裝使；
F5能滿足不同管材需求：不銹鋼管、碳鋼管、銅管、塑料管（PVC、PVDF、PPR、PPH、HDPE等）；
F5幾乎滿足不同的潔凈流體測量：各種酸、酒類、化學溶劑、酒精、飲料水、可口可樂等。
重量:
配管說明：
規格尺寸:
圖示：
F5幾乎滿足不同的潔凈流體測量：各種酸、酒類、化學溶劑、酒精、飲料水、可口可樂等。
重量:
| 重量 （KG） |
F5-φ9.53 | F5-φ12.7 | F5-φ15 | F5-φ20 | F5-φ25 | F5-φ32 | F5-φ40 | F5-φ50 | F5-φ63 | F5-φ75 | F5-φ90 |
| 0.91 | 0.90 | 0.90 | 0.84 | 0.84 | 0.82 | 0.88 | 0.98 | 1.43 | 1.52 | 1.95 |
配管說明：
| 型號 | F5-φ9.53 | F5-φ12.7 | F5-φ15 | F5-φ20 | F5-φ25 | F5-φ32 | F5-φ40 | F5-φ50 | F5-φ63 | F5-φ75 | F5-φ90 |
| 管道外徑 | φ9.53 | φ12.7 | φ15 | φ20 | φ25 | φ32 | φ40 | φ50 | φ63 | φ75 | φ90 |
| 管道內徑 | 8mm | -- | 10mm | 15mm | 20mm | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm |
| 標稱叫法 | DN8 | -- | DN10 | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 |
| 通俗叫法 | 2分 | -- | 3分 | 4分 | 6分 | 1寸 | 1.2寸 | 1.5寸 | 2寸 | 2.5寸 | 3寸 |
規格尺寸:
| 型號 | A (mm) |
B (mm) |
C (mm) |
D(mm) | |
| min | min | ||||
| F5-φ9.53 | 25 | 10 | 58 | 1.5/φ9.53 | 6/φ14.03 |
| F5-φ12.7 | 25 | 10 | 58 | 1/φ12.7 | 6/φ17.7 |
| F5-φ15 | 25 | 10 | 58 | 1/φ12.7 | 6/φ17.7 |
| F5-φ20 | 25 | 10 | 58 | 1/φ16.5 | 7.5/φ23 |
| F5-φ25 | 25 | 15 | 58 | 1/φ25 | 4/φ28 |
| F5-φ32 | 28.5 | 18.5 | 58 | 1/φ32 | 4/φ35 |
| F5-φ40 | 29.5 | 24 | 68 | 1/φ38 | 9/φ45 |
| F5-φ50 | 36 | 27 | 78 | 1/φ48 | 7/φ54 |
| F5-φ63 | 41 | 32 | 91 | 1.5/φ58 | 8.5/φ64 |
| F5-φ75 | 46.5 | 40 | 105 | 1/φ72 | 7/φ78 |
| F5-φ90 | 51.5 | 43 | 119 | 1/φ80 | 13/φ92 |
圖示：
| 產品名稱 | 流量手表 |
| 產品型號 | F5 |
| 流量范圍 | 0.1m/s~5.0m/s |
| 準確度 | ±2.0% |
| 重復性 | 0.8% |
| 測量管徑 | φ9.53-φ90，共11個規格 |
| 存儲功能 | 具有日、月、年流量累積功能 |
| 模擬輸出 | 4~20mA，最大負載600Ω |
| 報警輸出 | OCT上下限報警功能（選項） |
| 通訊接口 | RS485支持Modbus通訊協議 |
| 電源 | 24VDC |
| 電纜長度 | 1.8米 |
| 鍵盤 | 四個輕觸按鍵 |
| 顯示 | OLED 128*64點陣顯示 |
| 單位 | 支持公英制單位選擇，Cubic Meters(m³),Liters(L)，USA Gallons(GAL)， 可按/hour(每小時)、/min（每分鐘），出廠默認單位為m³/h |
| 累計器 | 6位流量累計器 |
| 適合管材 | 不銹鋼、碳鋼、銅管、塑料管 |
| 外殼材質 | 鋁合金 |
| 環境溫度 | 0℃~50℃ |
| 介質溫度 | 0℃~50℃ |
| 環境濕度 | 相對濕度0~95%，無凝結 |
| 防護等級 | IP54 |
