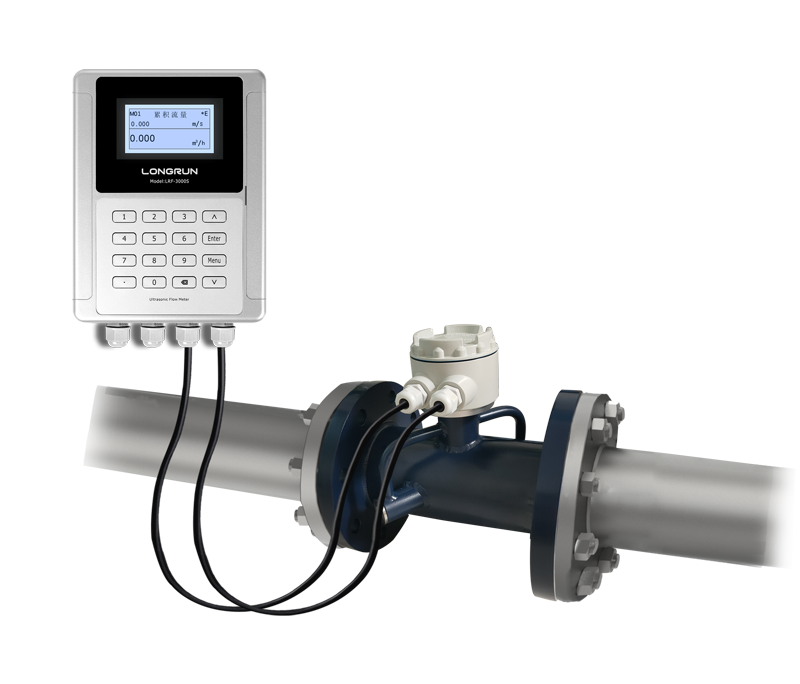

名稱：分體管段式超聲波流量計
型號：LRF-3000S
簡要描述：
高精度測量
線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%
測量范圍大
選用不同型號的傳感器,可實現口徑DN15～DN2000mm管道流量的測量
防護等級高
一次表防護等級可達到IP68,可浸入水下2米工作
操作方便
既可用磁性棒在一次表上瀏覽參數，還可通過二次表用中文進行參數再設定或顯示
多重顯示
一次表在測量點即可完成測量,一次表可循環顯示累積流量、瞬時流量、流速等參數,二次表可中文顯示100余項菜單
傳輸距離遠 組網快捷
一次表與二次表（或計算機）之間采用 RS-485 總線通訊,采用普通電纜即可,傳輸距離可達1000米以上,組網十分方便、快捷。這種傳輸方式抗干擾能力強,解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題。
工作環境:
| 主機 | 傳感器 | |
| 防護等級 | IP67 | IP68 |
| 濕 度 | ≤85%RH | |
| 溫 度 | -20~60℃ | -30~160℃ |
螺紋連接：
法蘭連接：
| 公稱口徑（DN） | 壓力等級（P） | 長度(L) | 連接螺紋 | 螺紋 有效長度 |
連接螺紋標準 |
| DN15 | 2.5 | 320 | G3/4B | 18 | GB/T7307-2001 |
| DN20 | 2.5 | 360 | G1B | 15 | |
| DN25 | 2.5 | 390 | G11/4B | 16 | |
| DN32 | 2.5 | 450 | G11/2B | 22.5 |
法蘭連接：
|
公稱
口徑 （DN）
|
壓力等級 （P） |
長度 (L)
|
法蘭尺寸 | 法蘭標準 | ||||||
|
外徑
D
|
螺栓孔中心圓直徑
D1
|
螺栓孔直徑
×數量
Φ×n |
密封面直徑
D2
|
法蘭厚度 |
螺栓規格
|
|||||
| c | f | |||||||||
|
DN15
|
2.5 | 320 | 95 | 65 | 14×4 | 46 | 14 | 2 | M12×50 |
GB/T9119-2000
|
|
DN20
|
2.5 | 360 | 105 | 75 | 14×4 | 56 | 16 | 2 | M12×50 | |
|
DN25
|
2.5 | 390 | 115 | 85 | 14×4 | 65 | 16 | 2 | M12×60 | |
|
DN32
|
2.5 | 450 | 140 | 100 | 18×4 | 76 | 18 | 2 | M16×60 | |
標準型管段：
|
公稱口徑
（DN）
|
壓力等級 （P） |
長度
(L)
|
法蘭尺寸 |
法蘭標準
|
||||||
|
外徑
D
|
螺栓孔中心圓直徑
D1 |
螺栓孔直徑
×數量
Φ×n |
密封面直徑
D2
|
法蘭厚度 |
螺栓規格
|
|||||
| c | f | |||||||||
| DN40 | 1.6 | 300 | 150 | 110 | 18×4 | 84 | 18 | 2 | M16×60 | GB/T9119-2010 |
| DN50 | 1.6 | 300 | 165 | 125 | 18×4 | 99 | 20 | 2 | M16×70 | |
| DN65 | 1.6 | 330 | 185 | 145 | 18×4 | 118 | 22 | 2 | M16×70 | |
| DN80 | 1.6 | 225 | 200 | 160 | 18×8 | 132 | 20 | 2 | M16×70 | |
| DN100 | 1.6 | 250 | 220 | 180 | 18×8 | 156 | 22 | 2 | M16×80 | |
| DN125 | 1.6 | 275 | 250 | 210 | 18×8 | 184 | 22 | 2 | M16×80 | |
| DN150 | 1.6 | 300 | 285 | 240 | 22×8 | 211 | 24 | 2 | M20×80 | |
| DN200 | 1.6 | 350 | 340 | 295 | 22×12 | 266 | 26 | 2 | M20×90 | |
| DN250 | 1.6 | 450 | 405 | 355 | 26×12 | 319 | 28 | 2 | M22×90 | |
| DN300 | 1.6 | 500 | 460 | 410 | 26×12 | 370 | 32 | 2 | M22×90 | |
| DN350 | 1.0 | 550 | 500 | 460 | 23×16 | 428 | 28 | 2 | M20×80 | |
| DN400 | 1.0 | 600 | 565 | 515 | 25×16 | 482 | 30 | 2 | M22×90 | |
| DN450 | 1.0 | 700 | 615 | 565 | 25×20 | 532 | 30 | 2 | M22×90 | |
| DN500 | 1.0 | 800 | 670 | 620 | 25×20 | 585 | 32 | 2 | M22×90 | |
| DN600 | 1.0 | 1000 | 780 | 725 | 30×20 | 685 | 36 | 2 | M27×110 | |
| DN700 | 0.6 | 1100 | 860 | 810 | 25×24 | 775 | 32 | 2 | M22×90 | |
| DN800 | 0.6 | 1200 | 975 | 920 | 30×24 | 880 | 32 | 2 | M27×100 | |
| DN900 | 0.6 | 1300 | 1075 | 1020 | 30×24 | 980 | 34 | 2 | M27×100 | |
| DN1000 | 0.6 | 1400 | 1175 | 1120 | 30×28 | 1080 | 36 | 2 | M27×110 | |
安裝示意圖示
| 性能指標 | |
| 流速范圍 | 0 m/s~± 12 m/s |
| 精度 | 測量 值的±1.0% |
| 重復性 | 0.2% |
| 測量管徑 | DN25~DN1200mm |
| 功能指標 | |
|
輸出
|
模擬輸出：0/4~20mA，最大負載750Ω
脈沖輸出：0~9999Hz，OCT輸出（最大和最小頻率可調）
繼電器輸出：最高頻率1Hz（1A@125VAC或2A@30VDC）
|
| 通訊協議 | RS232 & RS485.Modbus協議 |
| SD 卡
(選配 ）
|
最大存儲: 8G，512 天
存儲間隔時間: 1~99999秒（可設定）
|
| 電源 | 10~36 VDC或者AC90~245V. |
| 鍵盤 | 16位按鍵 |
| 顯示 | 240*128 ，4行LCD顯示 |
| 溫度 | 變送器: - 40℃~60℃
外夾式傳感器： - 40℃~80℃(常溫)
外夾式傳感器： - 40℃~130℃(高溫)
|
| 濕度 | Up to 0~99% RH, non - condensing. |
| 物理指數 | |
| 變送器 | PC+ABS, IP65 |
| 傳感器 | 傳感器和信號電纜一體式設計，無需自己接線；防護等級IP68，可浸水工作
標準電纜長度：9m，最長可延長至300
|
| 包裝 | 20*22*23.5cm, 3.0kg |
