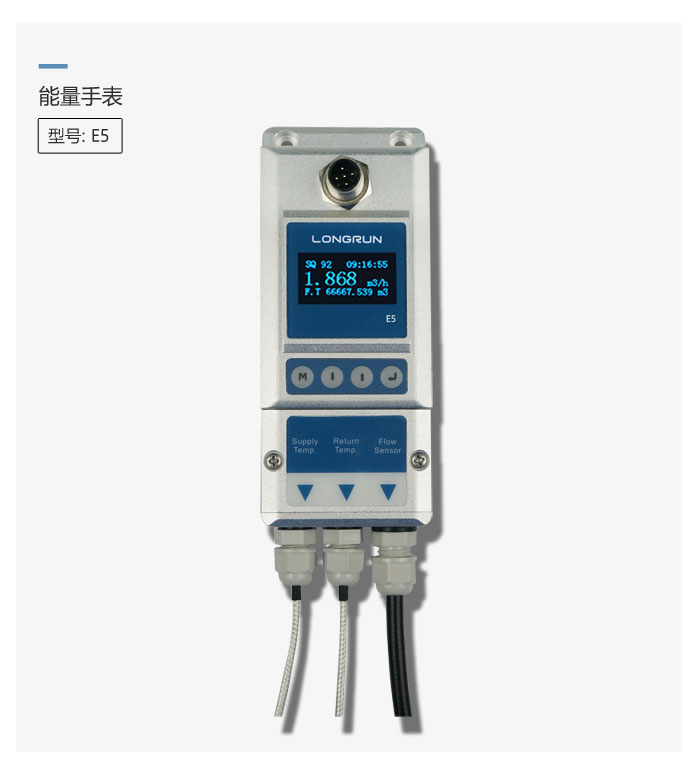

名稱：能量手表
型號：E5
簡要描述：
E5流量手表應用目前世界最先進的時間測量芯片(時間分辨率達到50ps)，是一款新一代性能穩定的外卡式能量手表。
E5流量手表應用目前世界最先進的時間測量芯片(時間分辨率達到50ps)，是一款新一代性能穩定的外卡式能量手表。
E5在結構設計上非常獨特的使用圓形磁鋼，實現安裝時自動卡合，從安裝到測量只需 2 - 3 分鐘便完成；更是采用目前流行的OLED顯示屏，在光線不足的環境下也能輕松讀數。
E5廣泛應用于生產過程流量測量和監控，產品的應用在不斷有效精準控制流體的流量的同時，使得提高產品的良率，甚至節節省人員的投入，為生產企業帶來效益。
產品特點:

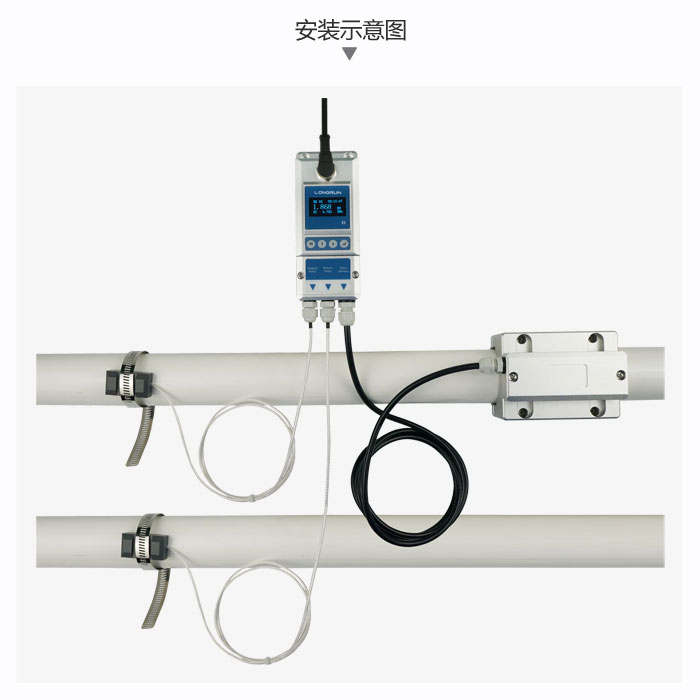

能量手表卡在管子外面，不需要額外改動管路；
能量手表卡在管子外面，不需要額外改動管路；
不需要專業知識，根據操作指南就能完成安裝和測量；
沒有可動部件、沒有壓力損失，不需停產即可安裝使；
E5能滿足不同管材需求：不銹鋼管、碳鋼管、銅管、塑料管（PVC、PVDF、PPR、PPH、HDPE等）；
E5幾乎滿足不同的潔凈流體測量：各種酸、酒類、化學溶劑、酒精、飲料水、可口可樂等。
重量:
配管說明：
規格尺寸:
E5幾乎滿足不同的潔凈流體測量：各種酸、酒類、化學溶劑、酒精、飲料水、可口可樂等。
重量:
| 重量 （KG） |
E5-DN15 | E5-DN20 | E5-DN25 | E5-DN32 | E5-DN40 | E5-DN50 | E5-DN65 | E5-DN80 |
| 1.04 | 1.04 | 1.02 | 1.08 | 1.18 | 1.63 | 1.72 | 2.15 |
配管說明：
| 型號 | E5-DN15 | E5-DN20 | E5-DN25 | E5-DN32 | E5-DN40 | E5-DN50 | E5-DN65 | E5-DN80 |
| 標稱管徑DN | 15mm | 20mm | 25mm | 32mm | 40mm | 50mm | 65mm | 80mm |
| 管道外徑 | 20mm | 25mm | 32mm | 40mm | 50mm | 63mm | 75mm | 90mm |
| 管道內徑 | 15mm | 19mm | 26mm | 33mm | 43mm | 55mm | 67mm | 82mm |
| 管道壁厚 | 2.45mm | 3mm | 3mm | 3.5mm | 3.5mm | 4mm | 4mm | 4mm |
規格尺寸:
| 型號 | A (mm) |
B (mm) |
C (mm) |
D(mm) | |
| min | min | ||||
| E5-DN15 | 25 | 8 | 58 | 1/φ16.5 | 7.5/φ23 |
| E5-DN20 | 25 | 15 | 58 | 15/φ25 | 4/φ28 |
| E5-DN25 | 28.5 | 18.5 | 58 | 1/φ32 | 4/φ35 |
| E5-DN32 | 29.5 | 24 | 68 | 1/φ38 | 9/φ45 |
| E5-DN40 | 36 | 27 | 78 | 1/φ48 | 7/φ54 |
| E5-DN50 | 41 | 32 | 91 | 1.5/φ58 | 8.5/φ64 |
| E5-DN65 | 46.5 | 40 | 105 | 1/φ72 | 7/φ78 |
| E5-DN80 | 51.5 | 43 | 119 | 1/φ80 | 13/φ92 |
圖示：
| 產品名稱 | 能量手表 |
| 產品型號 | E5 |
| 流量范圍 | 0.1m/s~5.0m/s |
| 準確度 | ±2.0% |
| 重復性 | 0.8% |
| 測量管徑 | DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80 |
| 存儲功能 | 具有日、月、年流量累積功能 |
| 模擬輸出 | 4~20mA，最大負載600Ω |
| 報警輸出 | OCT上下限報警功能（選項） |
| 通訊接口 | RS485支持Modbus通訊協議 |
| 電源 | 24VDC |
| 電纜長度 | 1.8米 |
| 鍵盤 | 四個輕觸按鍵 |
| 顯示 | OLED 128*64點陣顯示 |
| 單位 | 支持公英制單位選擇，Cubic Meters(m³),Liters(L)，USA Gallons(GAL)，
可按/hour(每小時)、/min（每分鐘），出廠默認單位為m³/h
|
| 累計器 | 6位流量累計器 |
| 適合管材 | 不銹鋼、碳鋼、PVC |
| 外殼材質 | 鋁合金 |
| 環境溫度 | 0℃~50℃ |
| RTD測量溫度 | 2℃~105℃ |
| 介質溫度 | 0℃~50℃ |
| 環境濕度 | 相對濕度0~95%，無凝結 |
| 防護等級 | IP54 |
